智能配电房系统(智能配电房一体化开云app官方客户端 )
随着云计算、大数据、物联网、移动互联网等新一代信息技术的快速发展,推动智能技术从学术驱动转变为应用驱动,从专用智能迈向通用智能。但是传统的配电网管理模式不满足新时期配电网发展需求,迫切需要深入运用“云、大、物、移、智”等先进技术,从本质上提升配电网建设、运维、管理水平。实现跨越式发展,满足能源转型“再电气化”需求。
作为国家高新技术企业,专业从事电力系统保护控制领域、配网自动化领域及工业自动化领域的技术研究、产品开发等服务,提供了成套的智能配电房一体化开云app官方客户端 。

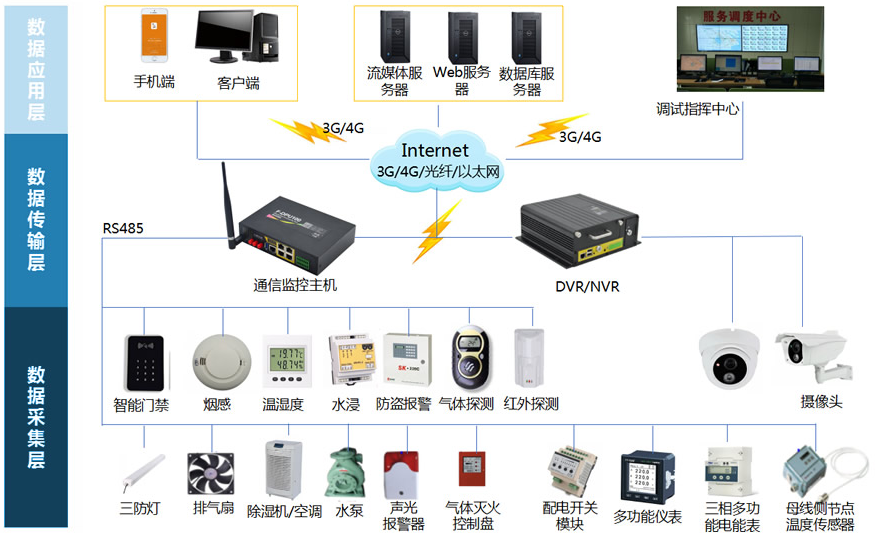

1、系统架构
根据配电网系统实际情况,研发推出了智能配电房一体化监控系统,系统具备高压环网柜的电气监测与保护控制、低压负荷侧监控与管理、配电房主设备运行状态监测、环境监控、安防监控、智能门禁系统、温湿度控制等架构,支持营销计量、电能质量、配电自动化及综合智能配电房业务。
为了确保系统的稳定可靠运行,本系统采用嵌入式监控技术,保证在断网情况下,前端监控采集主机仍具备数据采集和报警功能,后端监控管理平台仅作为数据存储和展示功能。各子系统采用分布式布置,任何模块出现故障不会影响同级别的其他模块的正常工作,各子系统与综合管理单元之间可采用基于物联网的分布式轻量级转换器,由轻量级转换器完成相关传感采集单元的建模与通信,保证各传感单元的即插即用与快速上线。
2、功能配置
通过边缘计算与云计算协同配置,均衡实时业务的快速响应,实现配电房的智能监控与控制,对配电房的电源设备、空调设备和系统内分布的各个安防设备、动力设备及机房环境进行遥信、遥测、遥控,实时监视系统设备的运行状态,记录和处理监控数据,及时侦测故障并通知维护人员处理,避免运行环境的失控导致配电设备运行故障,保证维护人员安全,控制配电房粗放式高额管理成本,实现配电房综合监控的远程集中管理与运行状态的全面感知。
3、关键技术
本系统主要采用了智能传感器技术、边缘终端业务功能APP化、物联网本地无线通信技术、智能视频监控技术以及智能巡检技术,解决了传统配电房监管难度大,扩展性差等问题,快速实现智能化改造,以适应能源互联网的快速发展。
4、子系统介绍
智能配电房一体化开云app官方客户端 主要面向中低压侧自动化监测与控制。系统高度集成,可扩展性强;无线组网技术,运维简单灵活;可靠性高,站端设备可以脱网独立运行。
4.1. 中压配电自动化监测
中压配电自动化终端适用于配电中压进出线电气量采集与控制,终端基于IEC 61850标准设计,采用面向对象的统一建模技术,具有模块清晰,功能扩展方便。支持集中式组屏布置与分布式布置。单装置最大支持16个间隔的电气量采集。
4.2. 低压柜电气量监测
通过在10kV 侧安装配网自动化系统,实时查看配电网运行工况,故障可远程或自动隔离和恢复;在用户相关的400V 低压侧,采用不停电安装的400V低压柜电气量监测装置,实时采集400V 低压柜进出线、电缆分支箱的运行工况和故障时的故障信息,通过LORA 无线物联网或宽带载波实时传输至配电一体化综合处理终端。
4.3. 环境监测
根据配电房的实际需求,配置温湿度传感器、风速传感器、水浸探头等环境监测设备,这些环境信息通过综合智能管理终端实现数据集中上传。同时支持空调、净化通风系统、水泵、视频监控的多级智能联动控制。
温湿度监测
空调系统监测
防水浸监测
烟雾监测
4.4. 设备状态监测
设备状态子系统利用传感器技术进行配电房相关装置局部放电监测、变压器温度监测、母排温度监测等,实时检测装置的运行状态,获取传感器数据,依据设定越限值和持续时间,判断配电设备状态,预报告警事件,预警异常事件发生,及时预报产生告警事件并传回主站,为配电房正常有序工作提供保障。
4.5. 图像监视及安防监测
利用视频技术探测、监视设防区域并实时显示、记录现场图像,并控制云台、镜头,实现与其他系统告警及灯光联动运行。通过在配电站安装高清网络摄像机,视频流接入到综合数据网关进行录像,定时抓拍和告警联动抓拍,上传图片到监控中心,对拆装地线的进线远程监控及确认,对开关变位或任何异常信号会实时抓拍并上传监控中心。
价值体现
智能配电房在结合智能传感器、边缘终端业务功能APP以及本地无线通讯技术上,能充分体现精细化运维管理需求,充分利用了“云大物移智”等新技术,推动设备智能感知、数据贯通、和信息共享,实现对配电房设备及运行环境的状态全感知与管控,提升故障抢修效率、供电可靠性与运维精益化水平。
通过物联网技术在智能配电房中的应用,在电网建设、安全生产管理、运行维护、信息采集、安全监控、计量应用、用户交互等方面都发挥巨大作用,可以全方位地提高智能电网各个环节信息感知的深度和广度,实现电力系统的智能化。
注:本文来源“长园风”。
