企业用电量监测系统(安徽芜湖市鸠江区企业用电监控服务项目)

一、项目概况

为大力提升生态环境监管水平，进一步实现对排污主体监管执法的“全面非现场化”，减少现场执法工作，减少对企业正常生产的干扰,对其生产环节生产设备的用电信息、污染治理设备的用电信息实行不间断监控，实现从

人防到技防、从结果监测到“过程+结果”监控的转变，低成本解决“全过程监控”规模化推广难题。更精准的发现企业废气设施不正常运转的违法行为，以便及时查处，提高生态环境执法效能，更好地解决大气污染防治背景下的污染源企业监管困境。

二、建设内容与技术要求

1、企业用电量监测系统建设

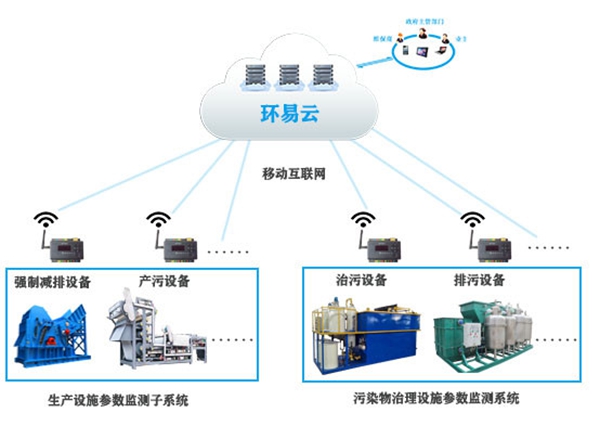

为鸠江区部分涉气污染企业安装企业用电量在线监测设备，(根据企业现场环境和工艺而定)。监测数据可以实时上传至支持平台，实现对其生产设施、治污设施的运行情况的实时监控，通过关联分析、超限分析、停电分析等智能化分析手段，及时发现治污设备未开启、异常关闭及减速、空转、降频等异常情况;将减排措施与用电量关联分析，异常情况推送给执法人员，进行现场检查执法。

2、大气污染防治决策支持平台功能优化

(1)基于已建设的大气污染防治决策支持平台进行功能优化，在数据处理、表格设计方面进行提升，更符合管理和需求实际。同时建设运维管理系统模块，进一步提升整体系统的运维管理能力。

(2)增加企业活性炭更换保养软件功能，以短信方式定期通知企业进行活

性炭更换和保养等，企业联系人可通过手机 APP 进行查看和提交审核，最终实现企业活性炭更换保养全过程监管。

3、企业用电量监测设备服务和运维

实现企业现场工艺调研和布点设计、用电监测模块安装调试，并配套物联网监控系统，提供设备免费流量。项目验收后，安排成熟的技术团队做好用电量监测终端检查维护、网络通信，并做好记录、设备故障排除及维护;做好前端点位日常巡检、维修维护服务、按季度进行安全巡检。

4、用电监管设备技术要求

本次服务要求均采用 4G 或 5G 协议直传方式进行实现，不采用集中式开云app官方客户端 ，前端采集设备技术要求如下：

(1)一体化设计，可外接开合式电流互感器、测电压模块，支持三相电流、电压、功率、电量的测量和计算;

(2)工作电源：双模供电，AC220V，50Hz;支持自带储能单元供电，当外部供电断电后自动启用内部电源供电，且

内部供电运行时间不低于 2 小时。

(3)电压测量：220V/380V ×3;

(4)电流测量：5A×3，120A×3，400A×3,800A×3;

(5)测量计量指标：可测量A/B/C 三项电流、电压、有功功率、无功功率、功率因数、有功电能、无功电

能，总有功功率、总无功功率、有功总电量、无功总电量;

(6)测量性能：功率测量相对误差小于 1%;

(7)通讯方式：4G 或 5G;

(8)通讯协议：支持19HJ212 加密协议、MQTT;

(9)传输频次：传输频次可调，1min-60min，默认15min;

(10)多重事件上报：支持多重事件和报警上报;支持模块被停电和上电事件上报、被测线路停电及上电事件上报、模块启动信息上报、模块经纬度信息上报等。

(11)远程更新：支持模块固件程序的远程更新;

(12)温度范围：工作温度：-25-55℃;

(13)指示灯：电源指示、通讯指示;

(14)外壳：ABS 防火材料，支持导轨式安装;

(15)电流互感器：绕线 99.9%纯铜外壳采用阻燃 ABS 精度 0.5 级柱芯超微晶;

(16)天线：工作频率: 700-2700MHZ，5-18dB 增益，50 欧姆阻抗，驻波比≤1.5，SMA 公头，线材 RG174，

垂直极化，线长不小于 1 米。

5、配套物联网监控系统技术要求：

主要用于辅助设备的现场安装和后续运维管理，为运维人员提供设备档案管理、设备运行监控、历史数据、参数设置等功能，并提供手机端 APP，方便运维人员、执法人员在现场查看企业用电监测历史数据，从而实现现场端监测设备的高效、精准维护，确保整个系统稳定良好运行。

(1)首页：系统支持按照所属产品类别、设备编码(PIN)/4G 模块编码(IMEI)、SIM 卡号、设备状态、启用状态、生产商、单位等条件进行组合式查找设备。

(3)参数配置：系统支持对监测模块的心跳间隔、MQTT 实时数据、传感器类型、传输协议进行配置，同时支持通过提前配置好的设备参数模板进行快捷配置。

(4)参数模板：系统支持新增、修改、删除参数模板，并可对模板中参数进行配置，运维人员可通过设置好的模板在参数配置时进行快捷设置。

(5)下发指令：系统可支持对设备进行恢复出厂设置、重启、对时、清空指令、下发配置等指令，实现对设备的远程控制及运维。支持通过运维管理系统可实现远程重启用电监测模块。

(6)历史数据导出：系统支持将设备原始报文数据导出，以便于判别设备运行状态，可支持按照数据间隔频次、数据时间进行导出，同时支持本地下载和邮箱两种导出模式。

(7)手机 APP：支持通过手机查看设备数量、设备在线/离线情况、实时数据(实时电流、电压、功率，历史电流、电压、功率数据)、历史数据、报警信息、运维记录，同时支持通过手机 APP 对 MQTT 实时数据、传感器进行配置。

6、运维管理系统模块建设

在现有软件平台基础上增加运维管理系统模块，系统自行实现与大气污染防治决策支持平台等环保监管系统的对接，获取相关系统中的企业用电监管数据，同时实现对在线监控数据、超标数据、监管数据的查询与统计功能，并对第三方运维企业的日常行为进行监督管理、考核统计的综合管理平台。

运维监控：对在线监控数据实施统一集中管理，涵盖企业信息、站点信息、治理设施以及在线监测数据等内容的查询。

日常办公：涵盖考勤管理、日报管理、周报管理、月报管理、请假管理等，以支持运维团队日常办公和协作。

任务分派和管理：运维任务，包括任务创建、分配、追踪、完成情况统计等功能，提升运维工作效率和透明度。

移动 AP：利用移动设备，实现全区范围内运维人员快速调度。为运维人员提供现场检查移动管理软件，可在智能手机或移动平板设备上安装。现场检查记录、运维数据可现场记录，事后上传至系统内现场检查、运维数据库。

7、数据安全通讯服务

提供数据安全通讯服务，数据传输采用 4G 或 5G 上传云平台，企业端数据先发送至数据安全通讯服务设备，由数据安全通讯服务设备转发至应用云平台之上。

(以上信息摘自鸠江区企业用电监控服务项目招标文件)
